WIRQUIN Bati INITIO + Plaque Grise Modele DESIGN

Caractéristiques

• Type: Autoportant
• Caractéristiques: Silencieux, Plaque de commande
• Capacité du réservoir: 7
• Certification environnementale: NF CES

Bati INITIO + Plaque Grise modele DESIGN

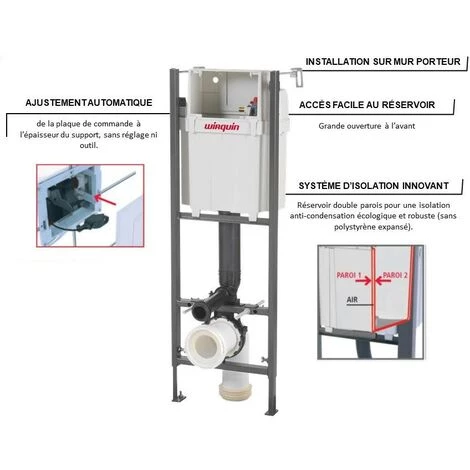

INSTALLATION SANS OUTIL NI RÉGLAGE
Ajustement automatique de la plaque de commande

Le Bâti INITIO offre un montage 2 FOIS plus rapide, grâce à ses éléments pré-montés et à son mode de pose ingénieux et intuitif. Un concentré de technologie pour un temps de montage record.

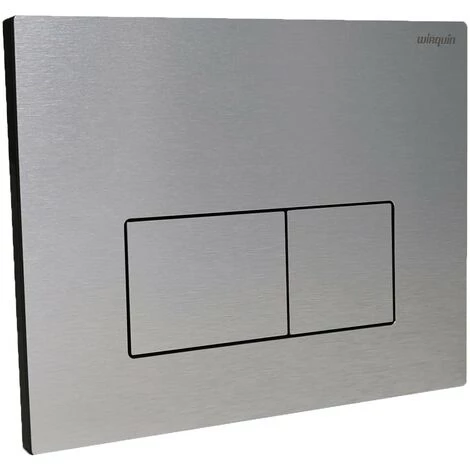

Les pros apprécieront sa qualité, sa fiabilité et son montage intuitif pour une mise en ?uvre ultra-rapide. Les clients seront séduits par l’esthétique de la plaque de commande, son équipement silencieux et sa facilité d’entretien.

FIXATION

Mur porteur

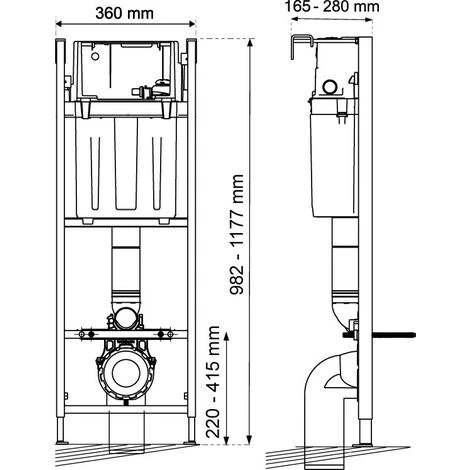

DIMENSIONS

H982/1177 x L360 x P165/280 mm

ENTRAXE FIXATION CUVETTE

220/415 mm

HAUTEUR RÉGLAGE CUVETTE

370 à 580 mm (sur sol ni)

ÉPAISSEUR DE CLOISON

13 à 50 mm

ALIMENTATION

Robinet servo-valve 3/8 laiton NF classe I

DÉBIT SOUS 3 BARS

9,5L/min

ÉVACUATION

Mécanisme à câble NF

VOLUME RÉSERVOIR

Capacité maximale = 7L

RACCORDEMENT ARRIVÉE D’EAU

Connexion par embout G1/2′

FIXATIONS AU MUR

Tirefond Ø8, cheville D10 et tiges letées M8

FIXATIONS AU SOL

6 goujons Ø8

CUVE ET COUVERCLE

PS

PIPE ÉVACUATION

Disponible en pipe coudée 90° ou en pipe droite
